Sensore di temperatura IR

FLIR A65

Modello: FLIR A65, f=13 mm
Vai alla pagina di supporto

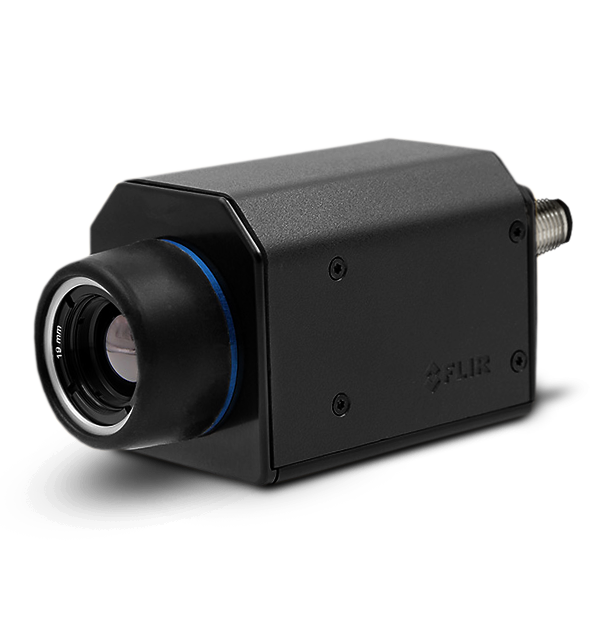

product image

FLIR A65 è un sensore di temperatura con immagine termica per applicazioni di controllo di processo/qualità, prevenzione incendi e per il monitoraggio delle condizioni, per offrire il monitoraggio visivo completo della temperatura. La A65 si integra alla perfezione con i sistemi esistenti e fornisce un'uscita lineare della temperatura tramite un software conforme GenICam™.

Contatta le vendite
  • Accessibile e compatta

    Grande soli 10,4 × 4,8 × 4,6 cm, la A65 aggiunge i vantaggi della termografia anche agli spazi più ristretti, a un prezzo conveniente.

  • Plug and play

    Di facile configurazione grazie alla conformità GigE Vision e GenICam e al connettore GigE Vision bloccabile.

  • Connessione di più termocamere

    È possibile sincronizzare più termocamere per incrementare copertura e comunicazione o per applicazioni stereoscopiche.

Rilevamento di temperatura con il vantaggio della qualità di immagine

Rilevamento di temperatura con il vantaggio della qualità di immagine

La FLIR A65 produce immagini termiche di eccezionale qualità a 327.680 pixel e a basso rumore, in grado di evidenziare differenze di temperatura di appena 50 mK. Questo consente di tracciare facilmente le variazioni di temperatura, in applicazioni di controllo di processo/qualità, di monitoraggio delle condizioni, o di prevenzione incendi.

Contatta le vendite

Vuoi maggiori informazioni su questo prodotto?

Chiama +39 02 99 45 10 01 per parlare con uno specialista.

Specifiche
Panoramica
Accuratezza
±5 °C (±9 °F) o ±5 % della lettura
Campo visivo (FOV)
45° × 37°
Dimensioni imballo
295 × 200 × 105 mm
Lunghezza focale
13 mm
Materiale alloggiamento
Magnesio e alluminio
Montaggio su base
4 fori di montaggio filettati M3 (sul fondo)
Peso
0,200 kg
Range di temperature oggetto
da -25 °C a 135 °C/da -40 °C a 550 °C
Risoluzione IR
640 × 512 pixel
Screen EST Mode
No
Sensibilità termica/NETD
<0,05 °C a +30 °C (+86 °F)/50 mK
Tipo sensore
Microbolometro Focal Plane Array (FPA), Microbolometro VOx non raffreddato
Alimentazione
Alimentazione esterna
12/24 V CC, <3,5 W nominali <6,0 W massimo assoluto
Tensione
Gamma ammessa 10–30 V CC
Tipo connettore alimentazione esterna
Connettore M12 a 12 poli (condiviso con I/O digitale e sincronismo digitale)
Ambientale
Correzione della trasmissione atmosferica
Automatica, basata sugli input per distanza, temperatura atmosferica e umidità relativa
Correzione emissività
Variabile da 0,5 a 1,0
EMC
EN 61000-6-2 (Immunità) EN 61000-6-3 (Emissioni) FCC 47 CFR Parte 15 Classe B (Emissioni)
Impatti
25 g (IEC 60068-2-27)
Montaggio su treppiede
UNC ¼”-20 (su tre lati)
Protezione
IP 40 (IEC 60529) con supporto base montato
Range di temperature di esercizio
Da -32 °C a +55 °C (da -25.6 °F a +131 °F) Il range di temperature di esercizio si applica con l’unità montata sul supporto base (compresa nella confezione) o un tipo di dissipatore similare.
Range di temperature di stoccaggio
da -20 °C a 50 °C (da -4 °F a 122 °F)
Umidità (esercizio e stoccaggio)
IEC 60068-2-30/24 h 95% di umidità relativa tra 25°C e 40°C (da 77°F a 104°F)
Vibrazione
2 g (IEC 60068-2-6 e MIL-STD810G)
Connessioni e comunicazioni
Alimentazione via Ethernet
Alimentazione Power over Ethernet, PoE IEEE 802.3af classe 0
Comunicazione Ethernet
GigE Vision ver. 1.2 Compatibile client API GenICam
Ethernet
Controllo e immagine
Ethernet standard
IEEE 802.3
Ingressi digitali
1, isolato otticamente, “0” <1,2 V DC, “1” = 2–25 V DC.
Ingresso sincronismo - tipo
Buffer LVC a 3,3 V, “0” <0,8 V, “1” >2,0 V
Ingresso sincronismo - utilizzo
Ingresso sincronismo frame per il controllo della termocamera
Ingresso sincronizzazione
1, non isolato
Protocolli Ethernet
TCP, UDP, ICMP, IGMP, DHCP, GigEVision
Streaming immagini via Ethernet
Monocromatico 8 bit a 60 Hz Segnale lineare/DDE Automatico/Manuale Inversione O/V 320 × 256 pixel 14 bit a 60 Hz Segnale lineare/DDE Temperatura lineare Compatibile GigE Vision e GenICam
Tipo connettore Ethernet
RJ-45
Tipo connettore sincronismo digitale tipo
Connettore M12 a 12 poli (condiviso con I/O digitale e alimentazione esterna)
Tipo Ethernet
Gigabit Ethernet
Uscita digitale Utilizzo
Uscita multiuso per dispositivo esterno (impostata da programma)
Uscita sincronismo - tipo
Buffer LVC a 3,3 V, ”0”=24 mA max, “1”= –24 mA max.
Uscita sincronismo- utilizzo
Uscita sincronismo frame per controllo di un'altra termocamera Ax5
Uscita sincronizzazione
1, non isolato
Uscite digitali
1, isolato otticamente, 2–40 V DC, max 185 mA
Dati di misurazione
Dimensioni camera (L × P × A)
106 × 40 × 43 mm
Imaging e ottiche
Banda spettrale
7,5-13 µm
Costante di tempo del sensore
Tipico 12 ms
Frequenza immagine
30 Hz
Messa a fuoco
Fisso
numero f
1,25
Pitch sensore
17 µm
Risoluzione spaziale (IFOV)
1,31 mrad
Misurazioni e analisi
Correzione della temperatura riflessa apparente
Automatica, basata sulla temperatura riflessa in ingresso
Correzione della trasmittanza ottica
Automatica, basata sui segnali dei sensori interni
Correzioni misurazione
Parametri oggetto globali
Ottiche esterne e Correzione finestre
Automatica, basata sui valori di trasmittanza e temperatura di ottica/finestra IR
Documenti correlati
Restrizioni all'esportazione

Restrizioni all'esportazione

Le informazioni contenute in questa pagina si riferiscono ad un prodotto "dual-use", di cui l'esportazione è regolamentata dalle normative Export Administration Regulations (EAR). È vietata qualsiasi deroga a tali normative degli Stati Uniti. Non è richiesta autorizzazione del Dipartimento del Commercio degli Stati Uniti (US Department of Commerce) per l’esportazione o il trasferimento a persone o entità estere salvo altrimenti vietato.
