Termocamera per i test di componenti elettronici

FLIR ETS320

Vai alla pagina di supporto
product image

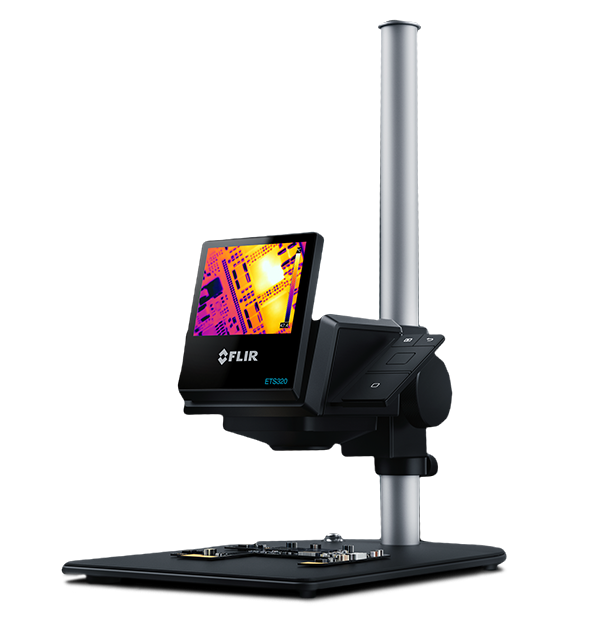

Nelle attività di test di prodotti o di ricerca scientifica, il calore può essere un indicatore importante delle condizioni di funzionamento di un sistema. FLIR ETS320 è un sistema di misurazione termica senza contatto che abbina una termocamera ad alta sensibilità con un supporto integrato, per eseguire misurazioni a mani libere su circuiti stampati e piccoli componenti elettronici.

2 549,00 € IVA esclusa
3 109,78 € IVA inclusa (22 %)
Compra ora

Il primo passo per individuare i punti caldi

  • Riduzione dei tempi di verifica

    La sensibilità di questa termocamera consente di rilevare differenze di temperatura minime (<0,06 °C) e di quantificare la generazione di calore fino a 250 °C.

  • Migliora la progettazione dei prodotti

    Fornisce 76.800 punti di misurazione senza contatto e accuratezza di ±3 °C, per consentire ai ricercatori di individuare i punti caldi senza il rischio di lasciarsi sfuggire un dissipatore.

  • Progettata per le attività di laboratorio

    Con un supporto simile a quello di un microscopio di rapida impostazione e funzioni semplificate, ETS320 consente ai ricercatori di concentrarsi sul proprio lavoro.

Vedi il calore istantaneamente

Vedi il calore istantaneamente

La ETS320 visualizza le sue nitide immagini termiche su un luminoso display LCD, per fornire un riscontro termico immediato e guidarti immediatamente all’origine dei guasti su PCB.

Specifiche
Panoramica
Tipo sensore
Microbolometro non raffreddato
Direttive e normative
Direttiva batterie 2006/66/EC, Direttiva EMI/EMC 2014/30/EU, Direttiva WEEE 2012/19/EC, Direttiva RoHS2 2011/65/EC, FCC 47 CFR Part e15 Classe B, REACH Regolamento EC 1907/2006
Risoluzione IR
320 × 240 (76.800 pixel)
Contenuto
Termocamera, supporto, base, alimentazione, cavo USB, software FLIR Tools+
Dimensioni imballo
2,9 kg
Banda spettrale
7,5 – 13,0 µm
Dimensione dello spot Messa a fuoco min
170 µm
Alimentazione
Autonomia della batteria
Circa 4 ore con temperatura ambiente di 25 °C (77 °F) e in condizioni di utilizzo tipiche
Tipo batteria
Batteria agli ioni di litio, caricabile nella termocamera
Tempo di carica
2,5 ore al 90% della capacità
Ambientale
Correzione emissività
Variabile da 0,1 a 1,0
Tabella emissività
Tabella dei materiali predefiniti
Range di temperature di esercizio
Da 10 °C a +40 °C (da +50°F a +104 °F)
Range di temperature di stoccaggio
da -20 °C a 50 °C (da -4 °F a 122 °F)
Protezione e Shock e Vibrazione
IP 40 (IEC 60529)
Connessioni e comunicazioni
Interfaccia
Micro USB: Trasferimento dati da e verso PC e Mac
Imaging e ottiche
Ottiche disponibili
NA
Numero F camera
f/1.5
Dimensioni camera (L × P × A)
22 × 15 × 30 cm
Peso camera con batteria
0,575 kg
Ottiche macro/microscopici
NA
Display
LCD a colori 320 × 240 pixel da 3”
numero f
1,5
Campo visivo (FOV)
45° × 34°
Distanza minima di messa a fuoco
70 mm ±10 mm
Frequenza immagine
565 Hz
Streaming video IR non radiometrico
Video a colori non compresso via USB
Streaming video IR radiometrico
A piena dinamica su PC (FLIR Tools/Tools+) via USB
Misurazioni e analisi
Accuratezza
±3°C o ±3% della lettura, per temperature ambiente da 10 °C a 35 °C (da 50 °F a 95 °F)
Area
Riquadro con max/min
NETD
<60 mK
Correzione della temperatura riflessa apparente
Automatica, basata sulla temperatura riflessa in ingresso
Puntatore a spot
Punto centrale
Sensibilità termica/NETD
< 0,06 °C
Supporto di memorizzazione
Formato file immagine
JPEG radiometrico standard, dati di misura 14 bit inclusi
Galleria immagini
How to Use the ETS320 Benchtop Thermal Imaging Camera
Introducing the FLIR ETS320 Benchtop Thermal Imaging Camera
Thermal Imaging for Benchtop Electronics Design - Meet the FLIR ETS320
Unboxing the all new FLIR ETS320 Benchtop Thermal Imaging Camera
Recensioni

Restrizioni all'esportazione

Le informazioni contenute in questa pagina si riferiscono ad un prodotto "dual-use", di cui l'esportazione è regolamentata dalle normative Export Administration Regulations (EAR). È vietata qualsiasi deroga a tali normative degli Stati Uniti. Non è richiesta autorizzazione del Dipartimento del Commercio degli Stati Uniti (US Department of Commerce) per l’esportazione o il trasferimento a persone o entità estere salvo altrimenti vietato.
