SOLUZIONI DI SCREENING TERMICO FLIR EST™ FISSE

FLIR A500-EST

Modello: A500-EST, ottica da 24°
Vai alla pagina di supporto

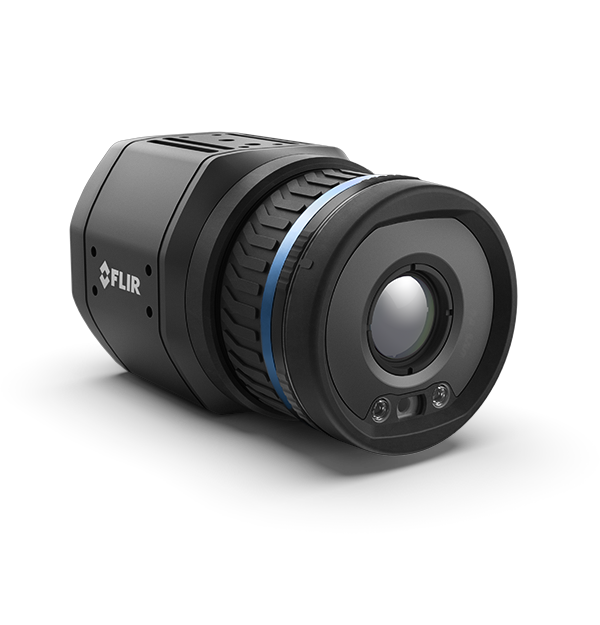

product image

FLIR A500-EST è uno strumento di screening senza contatto che costituisce una prima linea di difesa contro potenziali rischi per la salute. La soluzione di screening termico FLIR EST™ rileva e visualizza il calore per identificare rapidamente persone con temperatura cutanea elevata. La termocamera A500-EST, basata su un sensore termico da 464 × 348 pixel e dotata di modalità FLIR Screen-EST™ integrata, può essere impiegata come stazione di screening indipendente o in rete. La compatibilità con gli standard industriali, come Modbus TCP, MQTT, RESTful API per il trasferimento dati e RTSP per il video facilita l'integrazione di sistemi terze parti. La termocamera può essere collegata alla maggior parte dei sistemi di gestione video ed è compatibile con il software FLIR Screen-EST™ Desktop.

  • FACILE DA INSTALLARE ED UTILIZZARE

    Si integra facilmente nei servizi web con RESTful API over XML o JSON; è dotata di serie di connettività Wi-Fi ed Ethernet.

  • SCREENING VELOCE ED ACCURATO

    Accuratezza di screening ottimale con compensazione automatica della variazione dei parametri ambientali (compensazione drift); supporto per la compensazione esterna con corpo nero, se utilizzato.

  • GARANTISCE LA SICUREZZA E LA PRIVACY

    La modalità FLIR Screen-EST incorporata nella termocamera non memorizza immagini o informazioni personali e consente di rispettare il distanziamento sociale presso le postazioni di screening.

Specifiche
Panoramica
Dimensioni (L × P × A)
123 × 77 × 77 mm
FLIR Screen-EST Mode
Yes
Funzioni di allarme
Su qualsiasi funzione di misurazione selezionata, input digitale, temperatura interna della termocamera
Garanzia
http://www.flir.com/warranty/
Interfaccia web
Materiale alloggiamento
Alluminio
Montaggio su base
4× M4 su 4 lati
Multi-streaming
Peso
0,82 kg, solo termocamera
Uscita allarme
Uscita digitale, email (SMTP) (push), EtherNet/IP (pull), trasferimento file (FTP) (push), Modbus TCP master write (push), Modbus TCP slave (pull), MQTT (push), Query over RESTful API (pull), memorizzazione immagine o video
Alimentazione
Alimentazione esterna
24/48 V DC 8 W max
Assorbimento
7,5 W a 24 V DC tipico/7,8 W a 48 V DC tipico/8,1 W a 48 V PoE tipico
Connettore alimentazione
M12 12 pin A-coded, maschio (condiviso con I/O digitale)
External Voltage
Allowed range 18–56 V DC
Ambientale
Correzione della trasmissione atmosferica
Basata su valori di distanza, temperatura atmosferica e umidità relativa
Correzione emissività
Variabile da 0,01 a 1,0
EMC
ETSI EN 301 489-1 (radio), ETSI EN 301 489-17 (radio), EN 61000-4-8 (campo magnetico), FCC 47 CFR Parte 15 Classe B (emissioni US), ISO 13766-1 (Compatibilità elettromagnetica (EMC) - Macchine movimento terra e macchine per le costruzioni edili), EN ISO 14982 (Compatibilità elettromagnetica (EMC) - Macchine agricole e forestali)
Impatti
IEC 60068-2-27, 25 g
Lens Transmission Correction
Automatic, based on signals from internal sensors
Measurement Frequency
Up to 10 Hz
Montaggio su treppiede
UNC ¼″-20 su 2 lati
Protezione
IEC 60529, IP54, IP66 con accessorio
Range di temperature di esercizio
-20 °C – 50 °C (-4 °F – 122 °F); richiede piastra di raffreddamento per temperature superiori a 40 °C (104 °F)
Schedule Response
sftp (image), SMTP (image and/or measurement data/result)
Spettro radio
FCC 47 CFR Parte 15 Classe C (banda 2,4 GHz US), FCC 47 CFR Parte 15 Classe E (banda 5 GHz US), RSS-247 (bande 2,4 GHz e 5 GHz Canada), ETSI EN 300 328 V2.1.1 (banda 2,4 GHz EU), ETSI EN 301 893 V2.1.1 (banda 5 GHz EU)
Umidità (esercizio e stoccaggio)
IEC 60068-2-30/24 ore, 95% umidità relativa, 25 °C – 40 °C (77 °F – 104 °F)/2 cicli
Vibrazione
IEC 60068-2-6, 0,15 mm a 10 – 58 Hz e 2 g a 58 – 500 Hz, sinusoidale; IEC 61373 Cat 1 (Railway)
Connessioni e comunicazioni
Alimentazione via Ethernet
Power over Ethernet, PoE IEEE 802.3af classe 3
Comunicazione Ethernet
TCP/IP socket-based FLIR, proprietario
Ethernet
Per controllo, risultati, immagine e alimentazione
Ethernet standard
IEEE 802.3
Ingressi digitali
2× isolati otticamente, Vin(basso)= 0 – 1,5 V, Vin(alto)= 3 – 25 V
Interfaccia Ethernet
Cablata, Wi-Fi
Multicast
Protocolli Ethernet
EtherNet/IP, IEEE 1588, Modbus TCP Master, Modbus TCP Slave, MQTT, SNMP; TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (server), FTP (client), SMTP, DHCP, MDNS (Bonjour), uPnP
Tipo connettore Ethernet
M12 8-pin X-coded, femmina; RP-SMA, femmina
Tipo Ethernet
1000 Mbps
Unicast
Uscita digitale Utilizzo
In funzione dell'allarme, uscita verso dispositivo esterno (p.e. in caso di attivazione dell'allarme screening); guasto (NC)
Uscite digitali
3× isolate otticamente, 0 – 48 V DC, max. 350 mA; fotorelè a stato solido; 1× dedicata come uscita guasto (NC)
Wi-Fi
Sì. RP-SMA, connettore femmina
File Storage & Communication
Memorizzazione video
Fino a 10 video H.264, memorizzazione in funzione di allarme; 5 sec. prima o dopo l'allarme
Imaging e ottiche
Banda spettrale
7,5 – 14 µm
Campo visivo (FOV)
24° × 18°
Fotocamera nel visibile
Inclusa
Frequenza immagine
30 Hz
Identificazione ottica
Automatica
Lunghezza focale
17 mm
Messa a fuoco
Contrasto a singolo impulso, motorizzato e manuale
Miglioramento del contrasto
FSX / Equalizzazione istogramma (solo IR)
Numero F camera
1,3
Ottica
24°
Readout
Per i risultati della misurazione: EtherNet/IP (pull); Modbus TCP master (push); Modbus TCP slave (pull); MQTT (push); Query over REST API (pull): misurazioni e immagine (JPEG radiometrico, visivo 640 × 480, visivo 1280 × 960) accesso sola lettura; interfaccia web
Risoluzione IR
464 × 348
Risoluzione spaziale (IFOV)
0,90 mrad/pixel
Risoluzioni streaming
Streaming video RTSP (sorgente 0) – 640 × 480 pixel; Streaming video RTSP (sorgente 1) – 1280 × 960 pixel; Streaming radiometrico 640 × 480 pixel
Sovrimpressione
Con / Senza
Streaming video IR radiometrico
Protocollo RTSP
Tipo e pitch sensore
Microbolometro non raffreddato, 17 µm
Video Streaming
Protocollo RTSP
Informazioni di spedizione
Confezionamento
Termocamera con ottica, cavo Ethernet da M12 a RJ45F (0,3 m), documentazione stampata comprendente le credenziali di accesso per l'interfaccia web
Misurazioni e analisi
Accuracy [Drift] in Screen-EST Mode
±0.3°C (±0.5°F)
Correzione della temperatura riflessa apparente
Basata sui valori di temperatura riflessa
Correzioni misurazione
Parametri globali oggetto; parametri locali per funzione di analisi, correzione esterna con corpo nero
Ottiche esterne e Correzione finestre
Basata sui valori di trasmittanza e temperatura di ottica/finestra IR
Preset di misura
Range di temperature oggetto
15 °C – 45 °C (59 °F – 113 °F); la termocamera fornisce un contrasto tra -20 °C e 120 °C (-4 °F – 248 °F) ma non fornisce informazioni sulla temperatura
Rilevazione automatica caldo e freddo
Posizione e valore di temperatura max/min mostrati nel riquadro
Other
Thermal Sensitivity_NETD [typical]
<40 mK @ 30°C (86°F)
Radiometria
Image Source
Visual / IR / MSX
Supporto di memorizzazione
Memorizzazione immagini
Fino a 100 JPEG radiometrici FLIR, memorizzazione in funzione di allarme, programmazione o interazione utente (interfaccia web termocamera)
