Modulo micro termocamera LWIR

Lepton®

Modello: Lepton 2.5, 80 x 60, 50°, radiometrico con otturatore Vai alla pagina di supporto

FLIR Lepton® è una soluzione per termocamere OEM LWIR con funzionalità radiometriche più piccola di una monetina, installabile in uno smartphone e con un costo di un decimo delle termocamere tradizionali. Utilizzando array focal plane da 160x120 o 80x60 pixel attivi, Lepton si integra facilmente in dispositivi mobili nativi e in altri dispositivi elettronici come un sensore IR o un imager termico. Il Lepton radiometrico acquisisce dati di temperatura accurati, calibrati e senza contatto in ogni pixel di ciascuna immagine.

Sviluppa prodotti oltre la tua immaginazione

  • Sensore IR avanzato

    Radiometria, SWaP imbattibile per dispositivi mobili e una maggiore sensibilità rispetto ai comuni array a termopila

  • Micro termocamera

    Termocamera non raffreddata per dispositivi mobili, sensori automatiche e progettazione di piccoli dispositivi elettronici.

  • Integrazione facile

    Semplifica lo sviluppo e la fabbricazione di dispositivi termici

L’integrazione diventa facile

L’integrazione diventa facile

I nostri strumenti di supporto online completi coprono tutto ciò di cui hai bisogno per iniziare a integrare Lepton in dispositivi portatili, IoT, a pilotaggio remoto o altri dispositivi possibili che utilizzano piattaforme Windows, Linux, Raspberry Pi e BeagleBone.

Specifiche
Sensore termografico
Microbolometro VOx non raffreddato
Dimensioni pixel
17 µm
Opzioni di frame rate
8,6 Hz (applicazione commerciale esportabile)
Banda spettrale termico
Infrarosso a onde lunghe, da 8 µm a 14 µm
Range temperature nell'inquadratura
-10-140 °C (alto guadagno); fino a 450 °C (basso guadagno) tipico
Accuratezza temperatura
Alto guadagno: maggiore di +/-5 °C o 5% (tipico) Basso guadagno: maggiore di +/-10 °C o 10% (tipico)
Prestazioni
Banda spettrale termico
Infrarosso a onde lunghe, da 8 µm a 14 µm
Range temperature nell'inquadratura
-10-140 °C (alto guadagno); fino a 450 °C (basso guadagno) tipico
Radiometria
Accuratezza radiometrica
Alto guadagno: Maggiore di +/-5 °C o 5% (tipico) Basso guadagno: Maggiore di +/-10 °C o 10% (tipico)
Accuratezza temperatura
Alto guadagno: maggiore di +/-5 °C o 5% (tipico) Basso guadagno: maggiore di +/-10 °C o 10% (tipico)
Dati ottici e immagine
Banda spettrale
Infrarosso a onde lunghe, da 8 µm a 14 µm
Correzione di non uniformità (NUC)
Automatico con otturatore
Dimensioni pixel
17 µm
Formato array
80 × 60, scansione progressiva
FOV - Diagonale
63,5°
FOV - Orizzontale
50 °(nominale)
Frame rate effettivo
8,6 Hz (applicazione commerciale esportabile)
Interfaccia video dati
Video over SPI
Opzioni di frame rate
8,6 Hz (applicazione commerciale esportabile)
Ottimizzazione immagine
Configurato in fabbrica e completamente automatizzato
Range dinamico inquadratura
-10–140 °C (alto guadagno); fino a 450 °C (basso guadagno) tipico
Sensibilità termica
<50 mK (0,050 °C)
Sensore termografico
Microbolometro VOx non raffreddato
Tecnologia sensore
Microbolometro VOx non raffreddato
Connessioni e Comunicazioni
Formato uscita
Selezionabile dall'utente 14-bit, 8 bit (AGC applicato), o 24 bit RGB (AGC e colorizzazione applicata)
Elettrico
Clock ingresso
25 MHz nominali, livelli di tensione IO CMOS
Dissipazione di potenza
150 mW (in esercizio), 650 mW (durante evento otturatore), 4 mW (standby)
Porta di controllo
CCI (I2C-like), livelli di tensione IO CMOS
Tensione di alimentazione
2,8 V, 1,2 V, da 2,5 V a 3,1 V IO
Tensione in ingresso
2,8 V, 1,2 V, da 2,5 V a 3,1 V IO
Meccanico
Dimensioni confezione - Versione socket (l × p × a)
11,8 × 12,7 × 7,2 mm
Interfaccia meccanica
Interfaccia socket 32 pin per socket Molex® standard
Peso
0,9 g
Requisiti ambientali e certificazioni
Compensazione della temperatura
Automatica. Immagine indipendente dalla temperatura della termocamera.
Impatti
1500 G a 0,4 ms
Protezione solare
Integrato
Range di temperatura ottimale
da -10 °C a +80 °C
Range di temperature non in esercizio
da -40 °C a +80 °C
Accessori

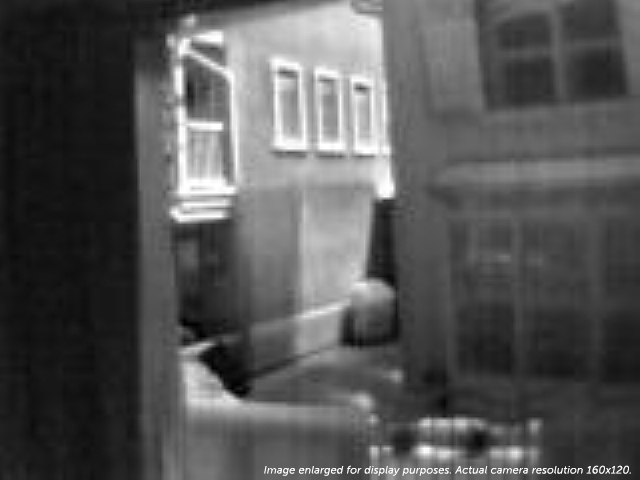

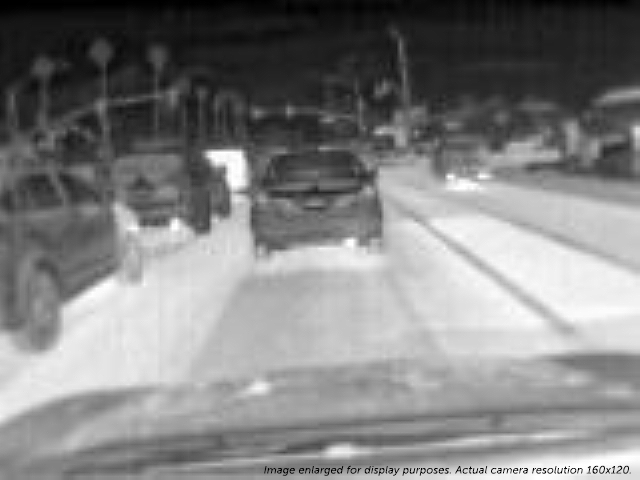

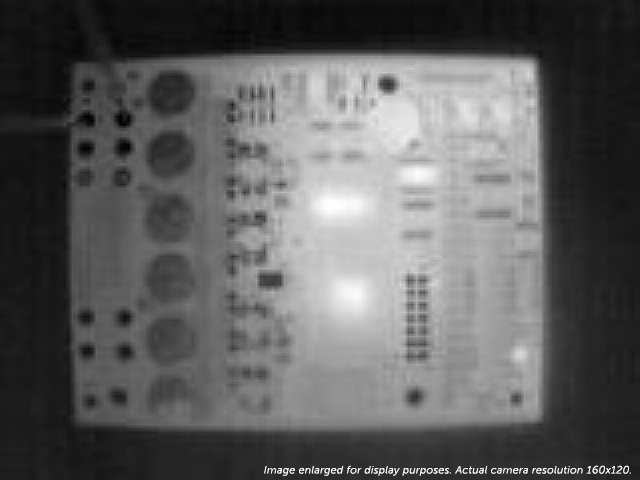

Galleria immagini
