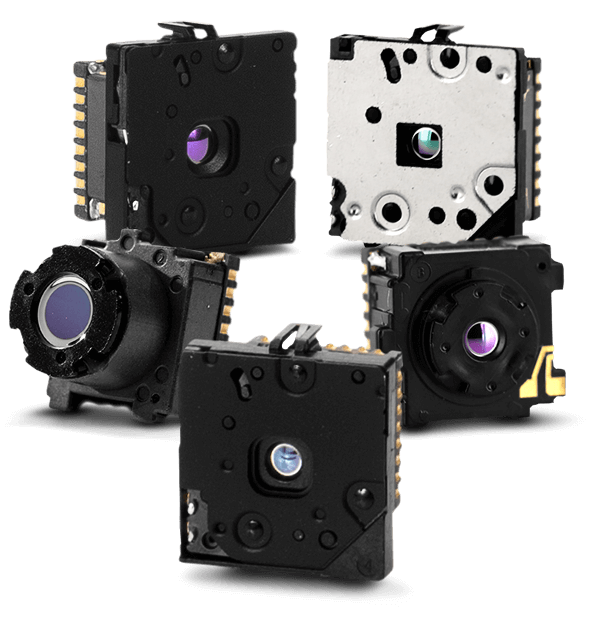

Modulo micro termocamera LWIR

Lepton®

Modello: Lepton 3, 160 x 120, 56° con otturatore
Vai alla pagina di supporto
product image

FLIR Lepton® è una soluzione per termocamere LWIR con funzionalità radiometriche più piccola di una monetina, installabile un uno smartphone e con un costo di un decimo delle termocamere tradizionali. Utilizzando array focal plane da 160x120 o 80x60 pixel attivi, Lepton si integra facilmente in dispositivi mobili nativi e in altri dispositivi elettronici come un sensore IR o un imager termico. Il Lepton radiometrico acquisisce dati di temperatura accurati, calibrati e senza contatto in ogni pixel di ciascuna immagine.

Guarda il mondo da un’altra prospettiva!

  • Sensore IR avanzato

    Radiometria, SWaP imbattibile per dispositivi mobili e una maggiore sensibilità rispetto ai comuni array a termopila

  • Micro termocamera

    Termocamera non raffreddata per dispositivi mobili, sensori automatiche e progettazione di piccoli dispositivi elettronici.

  • Integrazione facile

    Semplifica lo sviluppo e la fabbricazione di dispositivi termici

Specifiche
Panoramica
Clock ingresso
25 MHz nominali, livelli di tensione IO CMOS
Compensazione della temperatura
Automatica. Immagine indipendente dalla temperatura della termocamera.
Dimensioni pixel
12 µm
Formato uscita
Selezionabile dall'utente 14-bit, 8 bit (AGC applicato), o 24 bit RGB (AGC e colorizzazione applicata)
Frame rate effettivo
8,8 Hz (applicazione commerciale esportabile)
Range dinamico inquadratura
da 0 °C a +120°C
Alimentazione
Dissipazione di potenza
140 mW (in esercizio), 650 mW (durante evento otturatore), 4 mW (standby)
Tensione in ingresso
2,8 V, 1,2 V, da 2,8 V a 3,1 V IO
Ambientale e certificazioni
Impatti
1500 G a 0,4 ms
Range di temperatura ottimale
da -10 °C a +65 °C
Range di temperature non in esercizio
da -40 °C a +80 °C
Connessioni e comunicazioni
Interfaccia video dati
Video over SPI
Elettrico e meccanico
Dimensioni confezione - Versione socket (l × p × a)
10,50 × 12,701 × 7,14 mm
Interfaccia meccanica
Interfaccia socket 32 pin per socket Molex® standard
Peso
0,9 g
Porta di controllo
CCI (I2C-like), livelli di tensione IO CMOS
Imaging e ottiche
Banda spettrale
Infrarosso a onde lunghe, da 8 µm a 14 µm
Correzione di non uniformità (NUC)
Automatico con otturatore
Formato array
160 × 120, scansione progressiva
FOV - Diagonale
71°
FOV - Orizzontale
56° (nominale)
Ottimizzazione immagine
Configurato in fabbrica e completamente automatizzato
Protezione solare
Integrato
Tecnologia sensore
Microbolometro VOx non raffreddato
Misurazioni e analisi
Sensibilità termica
<50 mK (0,050 °C)
