Modulo videocamera termica OEM a infrarossi a onde lunghe (LWIR) non raffreddato

Boson®

Modello: Boson 320, 4° (HFOV) 55 mm Vai alla pagina di supporto

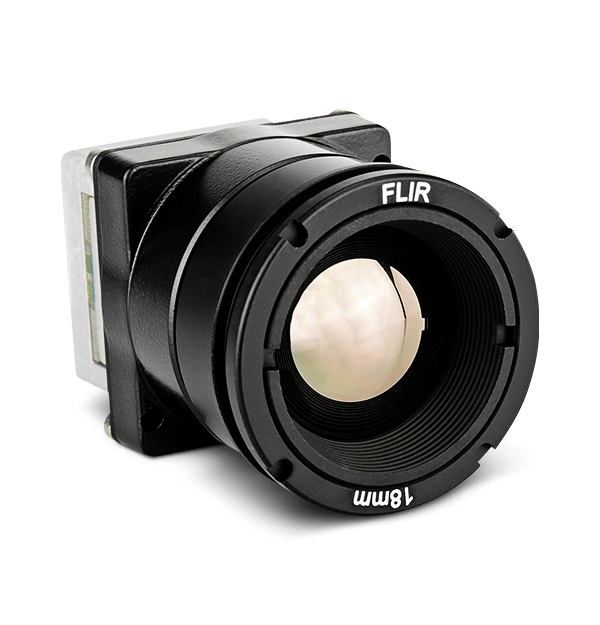

product image

Il modulo micro termocamera a onde lunghe (LWIR) Boson OEM, prodotto negli Stati Uniti e senza conformità ITAR, stabilisce un nuovo standard per dimensioni, peso, consumi e prestazioni (SWaP). Grazie all’elaborazione avanzata delle immagini di Teledyne FLIR e a diverse interfacce di comunicazione standard del settore, Boson consente applicazioni che vanno da sistemi antincendio a sistemi aerei senza pilota (UAS) e a kit di sviluppo per il settore automobilistico, il tutto in soli 600 mW.

Il rilevatore non raffreddato da 12 μm è disponibile in due risoluzioni: 640 × 512 o 320 × 256, oltre a opzioni di frequenza fotogrammi multiple. I modelli radiometrici consentono di misurare la temperatura assoluta. Con diverse configurazioni di obiettivi disponibili, Boson offre la più ampia gamma di modelli LWIR di Teledyne FLIR e la massima flessibilità per i programmi di integrazione. L’SDK Boson di facile utilizzo, la GUI intuitiva e la documentazione completa sull’integrazione dei prodotti semplificano ulteriormente l’integrazione degli OEM in sistemi di livello superiore.

Per un aggiornamento della sensibilità plug-and-play, il nuovo Boson+ fornisce una NeDT leader del settore di ≤20 mK.

  • Dimensioni, peso e potenza leader del settore (SWaP) con radiometria

    Moduli per termocamera VGA e QVGA LWIR completi di tutte le funzioni a partire da 7,5 grammi e <4,9 cm³

  • Prestazioni comprovate e ampia distribuzione

    Prestazioni costanti, flessibilità e disponibilità della più ampia gamma di configurazioni LWIR di Teledyne FLIR

  • Progettato per gli integratori

    La compatibilità meccanica/elettrica condivisa tra tutti i Boson fornisce plug-and-play con i design esistenti


Parco esterno - Confronto tra Boson e Boson+


Teledyne FLIR Office - Confronto tra Boson e Boson+


Teledyne FLIR Office - Confronto tra Boson e Boson+


Centrale elettrica - Radiometria Boson


Sorveglianza del traffico - Radiometria Boson


Caminetto esterno - Radiometria Boson


Pista aeroportuale - Radiometria Boson


Pannello elettrico - Radiometria Boson

Confronto Boson

Boson+
Boson
Risoluzione
VGA: 640 × 512
QVGA: 320 × 256
VGA: 640 × 512
QVGA: 320 × 256
Dimensioni pixel
12 μm
Banda spettrale
8μm - 14μm
Sensibilità termica
Industriale: ≤20 mK
Professionale: ≤30 mK
Industriale: ≤40 mK
Professionale: ≤50 mK
Consumatore: ≤60 mK
Pipeline e latenza video
AGC: migliorato con neri più profondi
Latenza: <6 ms
AGC: Sì
Latenza: <25 ms
Range dinamico inquadratura
Alto guadagno: fino a 150 °C
Basso guadagno: fino a 350 °C
Guadagno alto: <140 °C
Guadagno basso: <500 °C
Frame rate
Predefinito 60 Hz; runtime selezionabile a 30 Hz 60 Hz e 9 Hz
Opzione di radiometria
Disponibile nel Q2 2024 sui modelli con risoluzione 640 x 512 e 320 x 256.
Modalità a basso guadagno disponibile
Opzioni senza otturatore

IL VANTAGGIO DI FLIR TELEDYNE

L'integrazione dei moduli per termocamere Teledyne FLIR è ora più semplice con la nostra libreria di video esplicativi, note applicative e il nostro centro di assistenza completa con disegni di prodotti, schede tecniche e altro ancora!

Leggi tutto

La potenza di Boson

Con quasi sessanta modelli, la famiglia Boson senza conformità ITAR rappresenta la tecnologia di imaging termico non raffreddato più dinamica e dalle prestazioni più elevate del portafoglio Teledyne FLIR.

Visualizza prodotti

Strumento di selezione delle lenti Boson

3 semplici passaggi per determinare la migliore lunghezza focale della telecamera per la tua applicazione!

Leggi tutto

Prism

L’ecosistema di imaging computazionale end-to-end supporta varie funzionalità di rilevamento e tracciamento degli oggetti basate sull’intelligenza artificiale e l’elaborazione avanzata delle immagini.

Scopri come

GUI 3.0 per Boson

GUI per Boson offre la possibilità di accedere rapidamente alle impostazioni radiometriche critiche per i cicli di integrazione ad alta velocità, bilanciando pianificazione, costi e prestazioni.

Leggi tutto

Specifiche
Sensore termografico
Microbolometro VOx non raffreddato
Dimensioni pixel
12 µm
Opzioni di frame rate
Base 60 Hz; Runtime selezionabile a 30 Hz
Banda spettrale termico
Infrarosso a onde lunghe; 8 µm–14 µm
Range temperature nell'inquadratura
a 140 °C (alto guadagno) a 500 °C (basso guadagno)
Prestazioni
Banda spettrale termico
Infrarosso a onde lunghe; 8 µm–14 µm
Range temperature nell'inquadratura
a 140 °C (alto guadagno) a 500 °C (basso guadagno)
Dati ottici e immagine
Banda spettrale
Infrarosso a onde lunghe; 7,5 µm – 13,5 µm
Correzione di non uniformità (NUC)
Calibrato in fabbrica; FFC aggiornati con FLIR Silent Shutterless NUC (SSN™)
Dimensioni pixel
12 µm
Formato array
320 × 256
Frame rate lento
≤ 9 Hz disponibile
Full Frame Rate
Base 60 Hz; Runtime selezionabile a 30 Hz
numero f
1,0
Opzione video lento [configurato in fabbrica]
< 9 Hz disponibile
Opzioni di frame rate
Base 60 Hz; Runtime selezionabile a 30 Hz
Orientamento immagine
Regolabile (capovolgimento verticale e/o capovolgimento orizzontale)
Ottiche opzionali
320 × 256 4° (HFOV) 55 mm (EFL)
Pixel pitch
12 µm
Range dinamico scena [Modalità guadagno tra parentesi]
da +140 °C (alto) a +500 °C (basso)
Sensibilità termica
<40 mK (Industriale); <50 mK (Professionale); <60 mK (Consumer)
Sensore termografico
Microbolometro VOx non raffreddato
Snapshot
Istantanea full frame tramite GUI Boson
Sovrimpressione simboli
Riscrivibile su ciascun fotogramma; alfa blending per sovrimpressione traslucida
Tecnologia sensore
Microbolometro VOx non raffreddato
Zoom digitale
Zoom da 1x a 8x
Zoom elettronico continuo
Zoom da 1× a 8×
Connessioni e Comunicazioni
Canali di controllo
UART o USB
Canali periferici
I2C, SPI, SDIO
Canali Video
CMOS o USB2
Elettrico
Dissipazione di potenza
Varia in base alla configurazione; anche di soli 500 mW
Tensione di alimentazione
3,3 V DC
Meccanico
Dimensioni
21 × 11 mm senza ottica
Dimensioni (senza ottica)
21×11 mm
Fori di montaggio di precisione
Quattro fori preforati M1,6 x 0,35 (coperchio posteriore)
Montaggio
320 × 256 4 °(HFOV) 55 mm (EFL)
Peso
7,5 g senza obiettivo (dipende dalla configurazione)
Requisiti ambientali e certificazioni
Altitudine d'esercizio
12 km (altitudine massima di un aereo di linea commerciale o piattaforma aerea)
Impatti
1.500 G a 0,4 ms
Protezione solare
Integrato
Range di temperature di esercizio
Da -40 °C a 80 °C
Range di temperature non in esercizio
Da -50 °C a 85 °C
Esporta designazioni
Codice ECCN
6A003.b.4.b (Fast Video, 60Hz)
6A993.A (Slow Video, 9Hz)
